仓库库房温湿度监控系统方案选择

仓库库房温湿度监控系统方案根据现有GSP规范要求，目前主流采用一般485有限组网监控方案，但是由于库房布局不同，通常药库温湿度监控系统方案需要量身定做,成套供应,所有一般在医药批发企业或者医疗器械单位新增仓库、库房的情况下加装温湿度监控系统测点时候，最好询问有能力的药库温湿度监控系统厂家。

仓库库房温湿度监控系统方案组网图：

   虽然仓库库房温湿度监控系统的方案和布局有关系，但是仓库库房温湿度监控系统采用485组网；系统由测点终端、管理主机、不间断电源以及相关软件等组成。所以离不开一下拓扑关系，我们来看一下：

仓库库房温湿度监控系统根据测点多少和布局关系，分为小型温湿度监控系统和大型温湿度监控系统；

如何根据自己的仓库布局以及大小来给自己新增的参考做方案呢？

    根据温湿度监控系统拓扑图，我们很容易对自己的库房进行方案设计；

1.适合小型温湿度监控系统的仓库布局：这种温湿度监控系统方案设计通常是测点集中才一层楼为主，这样温湿度采集测点可以在一条总线上实现组网联网；

2.大型温湿度监控系统方案的仓库布局：这种仓库通常是大型仓库，或者中型仓库：例如仓库分布在不同楼层，测点较多；楼上楼下不方便拉线，所以每一层楼设备组成一条总线，通过以太网的方式，将数据汇总至计算机。

三、系统硬件配置
1、上位机硬件要求：
①Microsoft Windows 2000（中文版）或Windows XP操作系统（中文版）。
②IBM PC及其兼容机，奔腾500MH以上CPU，64Ｍ以上内存。
③10G以上硬盘，200M以上自由硬盘空间。
④SVGA显卡PCI或AGP显卡，16M以上显存
2、现场硬件配置:
①RS485/232转换模块
②数字式温湿度变送器
③ 交直流电源转换器220VAC/12VDC 2A 或现场提供12DC/2A直流电源
四、系统结构
①系统采用COM1串口接RS485/232转换器实现数据的采集。
②系统通讯方式：RS485/232，二线制Data+,Data-，波特率：9600BPS
③工作电压：220VAC±10%，或12VDC±10% 2A

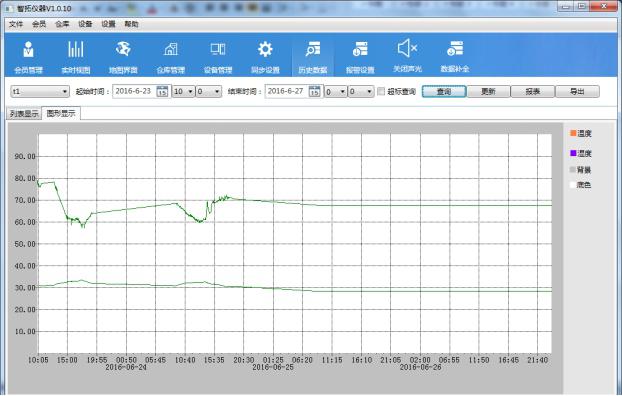

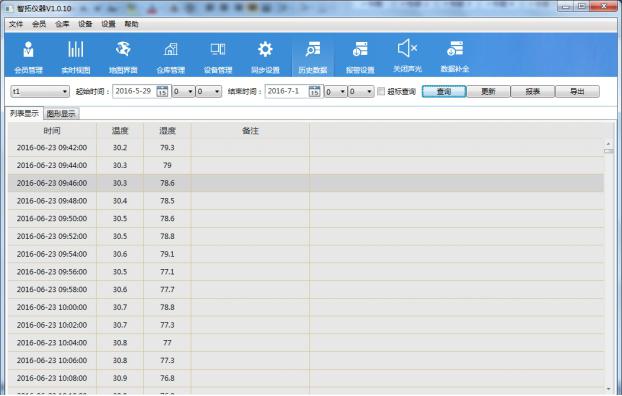

四：软件查看：

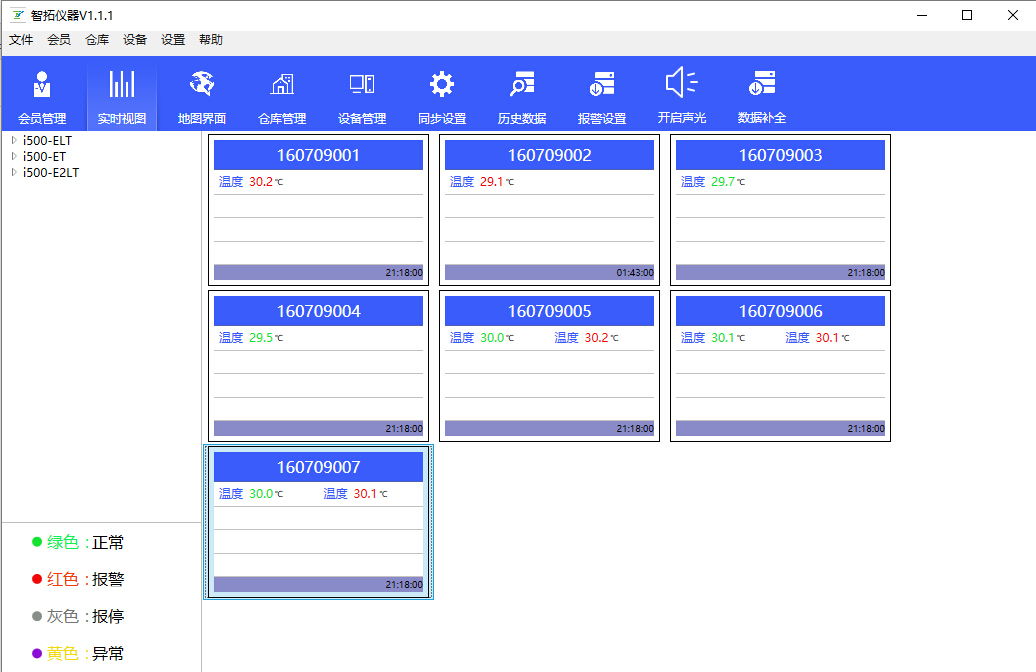

药库温湿度监控系统软件实时监控界面

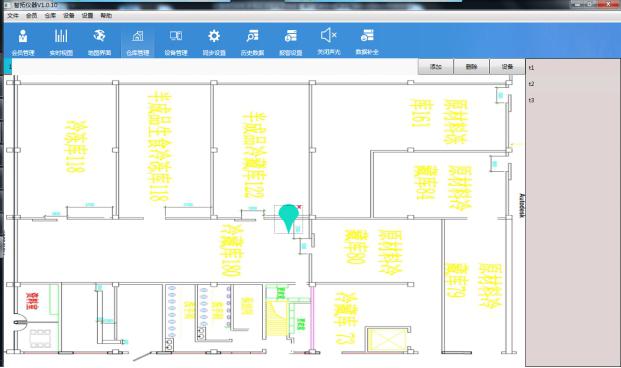

仓库库房温湿度监控系统软件实时布局查看界面
