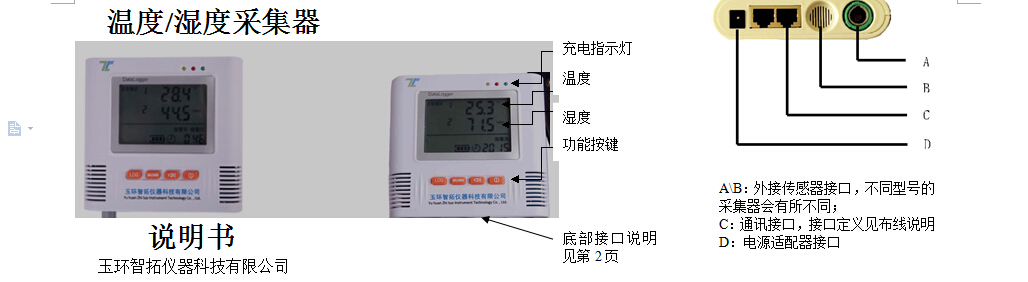

温湿度监控系统采集设备使用说明书
采集器地址修改说明：
采集器可通过仪器面板上的按键进行地址修改，第一步，按下功能键进入地 址修改界面如下
Add
001
001--为采集器当前地址，第一位1会闪烁，通过按按键加一位地址，修改完个位数后，按下功 跳到十位数位置修改，百位位置同样以此方法修改，修改完成后，按下功能键确定修改ID号，返回数据显示主菜单。
第二步：如果要修改仪器的报警状态，可按功能键切换报警状态。
注：如进入地址修改界面10秒后不进行任何操作，将会自动退出地址修改界面。
特别说明：同一个线路中不允许存在同一地址的采集器，否则将造成仪器通信出错。
温湿度监控系统采集设备技术参数
|
名称
|
温湿度采集器
|
温度采集器
|
低温采集器
|
高温采集器
|
|
型号
|
T500-TH (内置温湿)
|
T500-T (内置温度)
|
T500-ELT (外置单路低温)
|
T500-EHT (外置单路高温)
|
|
T500-ETH （外置温温度）
|
T500-ET （外置单路温度）
|
T500-E2LT (外置双路低温)
|
T500-E2HT (外置双路高温)
|
|
|
T500-E2T （外置两路温度）
|
|
|
|
温度传感器
|
优质NTC
|
优质NTC
|
PT1000
|
PT1000
|
|
测量范围
|
﹣40～100℃
|
﹣40～100℃
|
﹣90～100℃
|
0～300℃
|
|
温度精度
|
±0.5℃
|
±0.5℃
|
±1℃
|
±1℃
|
|
分辨率
|
0.1℃
|
|
湿度传感器
|
美国Honeywell
|
∕
|
|
湿度精度
|
0～100%RH
|
∕
|
|
湿度精度
|
±0.3%RH
|
∕
|
|
分辨率
|
0.1%RH
|
∕
|
|
存储容量
|
1000条数据
|
|
记录间隔
|
1分种到24小时任意设置
|
|
通讯方式
|
RS232/RS485可选
|
|
显示方式
|
段式LCD
|
|
液晶尺寸
|
83mm*43mm
|
|
仪器尺寸
|
140mm*120mm*35Mm
|
|
仪器重量
|
约200g
|

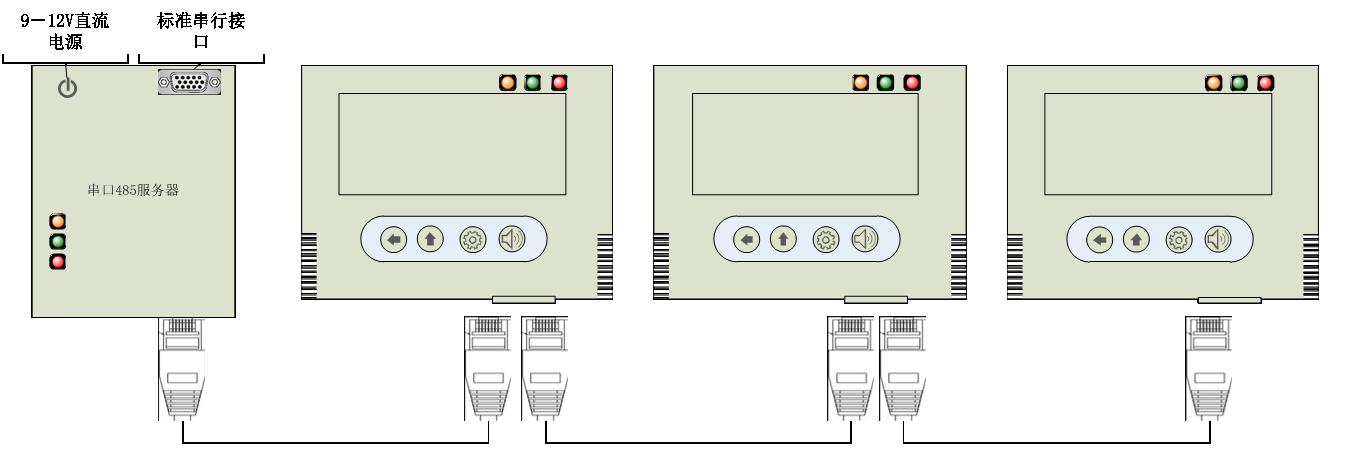

温湿度监控系统安装拓扑图
RS485布线说明：
建议采用带屏蔽的超5类网线和带金属屏蔽触点的水晶头，将屏蔽层接到保护地上，并保证系统的可靠接地，布线要远离强电。
RJ45与串口服务器通讯接口接线如下： 8芯网线接线规则：
1－3：未定义 1：棕色
4：485-（RS485总线B-） 2：棕白
5：485+（RS485总线A+） 3：绿色
6：未定义 4：绿白
7：GND（电源地） 5：蓝色
8：VCC（电源正） 6：蓝白
7：橙色
8：橙白
